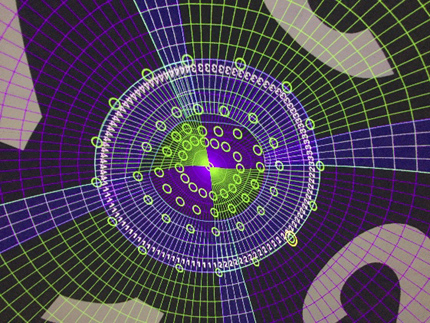

融合調試畫面
球幕系統組成
.

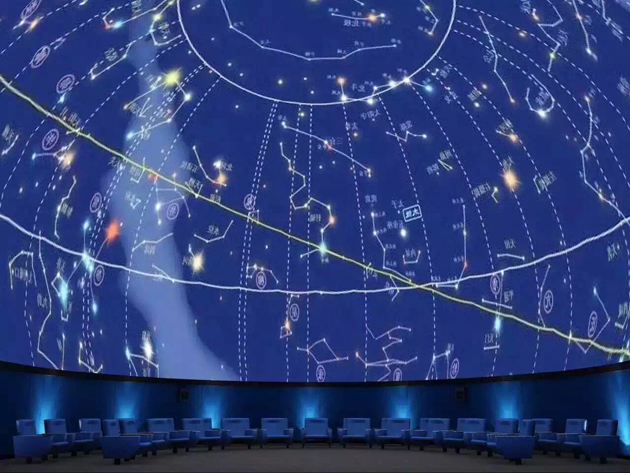

整個球幕影院顯示系統可以大概分為六個組成部分：球幕銀幕系統、投影顯示系統、球幕播放系統、音響系統、中央控制系統、通風照明系統
.
.
幕板鋪設為從最頂部開始逐層往下鋪設。每塊板面為多孔型微薄鋁板，鋁板噴射屏幕漆從而到達投影顯示高對比高增益的效果，確保畫面完美的還原出來，給體驗者最直觀的視覺享受。
.
.
|

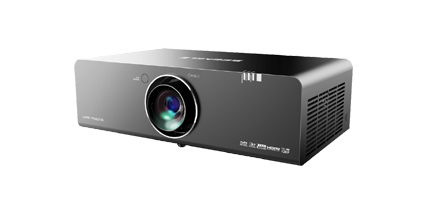

投影機型號 |
SML-PF700 |
|
芯片尺寸 |
16.5mm（0.65英寸）對角線（16:9寬高比） |
|
顯示方式 |
單片DLP芯片投影系統 |
|
物理分辨率 |
1920x1080 |
|
ANSI亮度 |
7000 lm |
|
動態對比度 |
15000:1 |
|
JBMA均勻度 |
90% |
|
光源壽命 |
高亮度下20000小時節能模式下25000小時 |
|
鏡頭調節 |
10%（水平電動） 50%（垂直電動） |
|
色輪 |
熒光粉色輪 |
|
色輪轉速 |
7200轉/分鐘 |
|
色彩空間 |
>115% REC.709 |
|
畫面寬高比 |
4:3（4種寬高比可供選擇） |
|
功耗 |
約460瓦 |
|
待機功耗 |
＜0.5瓦 |
|
.
幕布技術參數
厚度：微孔板厚度1mm
孔徑：透聲孔直徑1.5mm
增益：幕布增益1.0
屏幕均勻度：≥95%
幕面顏色：淺白
平整度：≤2.0mm/㎡誤差
.
球幕內容播放系統
采用視美樂自主研發Seemile
Blend球幕內容播放軟件。本軟件主要用于設置計算機輸入分辨率，邊緣融合帶寬度，邊緣融合參數。還可以做黑位補償，漏光補償?shù)母呒壍墓δ�。多點任意平面變形校正，弧形校正，桶型校正比并支持色差校正或者矯正，使各個通道輸出的色彩趨于一致。
.
.
通風照明系統
>> 回風系統：該系統為確�，F(xiàn)場環境的清新需求，在設備使用期間回風系統將不間斷的將。
>> 與外界空氣循環流通，到達室內空氣流通，確保室內無異味的情況。
>> 影院照明系統：該系統為確�，F(xiàn)場安全，在體驗者入場和散場時給予照明作用。
>> 監控系統：用于監測球幕影院設備運行狀態，為場內觀眾安全保駕護航。
|
|
產品特點
.
1.沉浸式視場角度：視野空間的超大覆蓋率，影院覆蓋人眼70%以上的視覺感受范圍。
2.超大屏幕真實畫面：影響內容構建的三維視覺空間和真實環境一致，如同身臨其境。
3.可定制化方案：可針對項目需求靈活定制使用體驗場景。
4.可拓展性：根據不同需求可擴展為4D影院。
.
球幕影院設計依據
>> 視美樂激光球幕影院方案在設計與工程實施中，完全按照招標文件的要求：
>> 應遵守行業規范及標準
>> 應滿足或遵守IT技術國際/國家/行業的相關標準
>> 應滿足檢測檢修的相關標準
.
（1）球幕銀幕系統

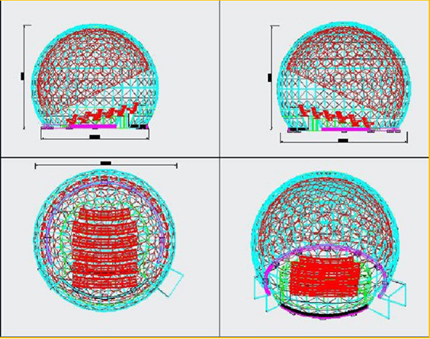

由于球幕直徑較大，所以采用的是多板拼接結合鋼結構龍骨形式完成。鋼結構龍骨主體采用多邊形框架無焊接式的螺絲組裝，受力、拉力均勻，變形量極小，保證天幕的整體強度和弧度。接點采用螺絲鉚接的方法。在鋼結構上加斜筋支撐確保整體架構的穩定性、平整性。
.
.
（2）投影顯示部分
投影機是融合顯示系統最主要的顯示設備。多個投影機的部分影像作燈光重疊，產生融合區域。融合顯示系統應用中需要注意的是：投影機的亮度，分辨率，均勻度。而在球幕影院項目中投影機的壽命
穩定性尤為重要，視美樂激光DLP投影機使用激光光源，而非傳統燈泡，它具備高亮度（4000-8000流明）高分辨率（1920x1200）和高對比度（15000:1）的特點，全面顛覆傳統投影機視覺感受；全新的激光光源可達20000小時的工作壽命，無需光源更換，安裝靈活，更符合當今的節能環保要求，從另外的程度上，降低了用戶的使用成本，從會議室、講堂到零售商店和旅游景點，無不適用。
.
.
.
透聲幕是在傳統的投影幕布材料上利用激光穿孔而制成的，幕布材料為鋁塑板多塊拼接而成。目前世界上打孔幕上孔的直徑從0,5mm到1.5mm不等，打孔的密度從1.7%到6.5%不等，原則上孔越小可以越大程度上保證分辨率和對比度不丟失的情況下實現聲音和畫面的完美統一。以0.5mm穿孔為例，每平方尺便有3萬個小孔，可以令喇叭的輸出聲壓低于1db。
.
融合軟件
自主研發EFEE Blend邊緣融合軟件。本邊緣融合軟件主要用于設置計算機輸入分辨率，邊緣融合帶寬度，邊緣融合參數。還可以做黑位補償，漏光補償?shù)母呒壍墓δ堋?
點任意平面變形校正，弧形校正，桶型校正9
點任意幾何校正，異形校正。還可做色差校正或者矯正，使各個通道輸出的色彩趨于一致。
.
由于球幕影院使用高分辨率影片，單臺電腦無法輸出較高分辨率畫面，故而EFEE Blend軟件還會支持影片切割后同步。
.
由于球幕影院使用高分辨率影片，單臺電腦無法輸出較高分辨率畫面，故而EFEE
Blend軟件還會支持影片切割后同步及相關素材編輯處理等工作；
.
音響系統
為了給體驗者帶來音視頻最大的享受效果，影院采用的是5.1/7.1環聲音響。所有設備暗藏與球幕內側，通過微孔幕板透聲原理，使聲音從頂部直至耳朵，到達最佳的音頻效果。
.
中央控制系統
球幕影院中央控制系統主要是對現場挼硬件設備進行集中控制的設備。用戶可通過PAD控制硬件設備開關機，音量控制及內容播放等操作，便于現場維保人員對整套系統的管理維護。
.
 |
