[投影之窗消息]
近年來人們對投影機的認知度進一步提高，投影機從原來的只可遠觀到了現在的步入平民化走進千家萬戶，隨著技術的不斷革新，投影機正在以絕對的優勢，搶占我們的日常生活。但投影機在長時間地工作后，如果我們將手放在投影機背部的散熱風扇處，就會明顯感覺到有一股滾燙的熱量在不斷散發出.如果不把這些熱量及時排除出去，會對投影機造成傷害嗎？答案是肯定的,
投影機散熱性能對于投影機的使用壽命有著直接的影響。
投影機屬于高精尖的光機電一體化產品，內部元器件對溫度十分敏感，加之內部構造的復雜性，其自身對于溫度的要求比較苛刻，在使用的過程中投影機的許多部件都涉及到散熱的問題。目前商務教育投影機整體朝著便攜、超便攜投影發展，投影機重量越來越小，散熱要求就更高，而且投影機的亮度整體也在提高，這意味著產生的熱量也越來越高。這一切對投影機的散熱技術都提出了更高的要求。
眾所周知,LCos投影技術又稱硅基液晶、硅晶光技術(Liquid Crystal on
Silicon，簡稱LCos)，其核心器件就是LCos芯片。該芯片的基本結構是CMOS的背板電路上覆蓋液晶分子涂布層。在傳統的LCos投影機中，傳統的方式是把該成像系統裸露在外，若其中的光學元件或者成像元件中出現塵埃、油煙和灰塵等，會造成部件的污染，從而影響LCos投影機的對比度。而傳統的方法是通過防塵網、防塵海綿的使用來杜絕成像系統冷卻時空氣中的灰塵等的污染，但是這種傳統的防塵方法導致了成像系統表面灰塵堆積，導致熱量聚集，產生熱劣化，嚴重地降低了投影圖像的成像質量。投影機內部的芯片板自身的物理性質決定了它的工作溫度不允許太高，其他光學部件一旦溫度超過其承受范圍也會造成光學元器件的損壞。
|
|
基于此，一種能夠防塵又能夠降溫的《LCos投影機熱管冷卻系統》在雅圖科研人員的不懈努力下得以成功。雅圖作為國際領先的集投影機的研發、設計、制造為一體的企業，許多的技術在國際上長期處于領先地位。雅圖《LCos投影機熱管冷卻系統》這一創新技術解決了投影機對防塵過濾網的依賴，將熱交換器設置于密封體中，通過熱管將熱量傳導出來,保證了LCos投影機的正常工作,且有效地提高了LCos投影機的穩定性。

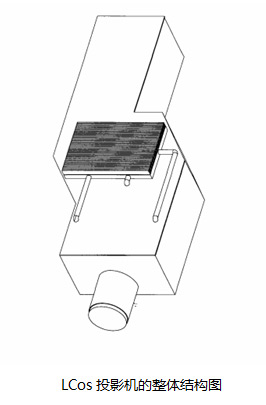

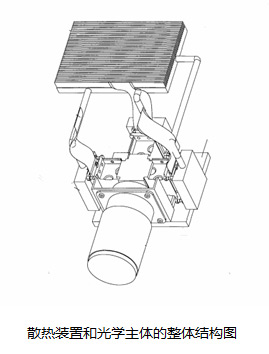

LCos投影機熱管冷卻系統，包括光學主體、密封體、散熱裝置等；LCos投影機熱管冷卻系統特征，吸熱器與光學主體緊密貼合，底板垂直設置的吸熱片，吸熱片為三個，垂直設置在底板的三個端部，吸熱片與光學主體的三原色光源散熱部分緊密貼合；熱管為銀管、銅管或鋁管中的任一種；而交換孔設置于底蓋中，同時底蓋中設置有與光學主體的鏡頭相適配的圓形缺口；散熱墊包括至少一個鰭狀散熱片。
這樣設計的好處在于LCos投影機熱管冷卻系統通過熱管將熱量傳導出來，保證了LCos投影機的正常工作，且有效地提高了LCos投影機的穩定性，此外，密封體200收容光學主體，并且完全閉合，從而使得外界的塵�；蚧覊m無法進入密封的LCos投影機內部，以達到很好的防塵效果，保證了光學主體的成像質量。
另外，在熱交換孔中設置有散熱墊，散熱墊通過熱交換孔與外界進行熱交換，進一步的提高散熱效果。
在整個投影機領域，LCos投影技術一直表現的相當?shù)膬?yōu)秀，以其低廉的成本、全面超越的性能、節能環保的特性集中了DLP和LCD投影顯示的優勢。微投智能化，是未來的發展趨勢，在這樣一個具有開拓性的領域，一向追求高品質的雅圖當然不會落后。雅圖具有劃時代的產品微投S1系列和背投產品，就是充分運用到了LCos投影技術。16年來雅圖人在投影機這個專業領域里辛勤耕耘，在國際頂尖投影品牌的競爭中，雅圖憑借著人才和技術方面的優勢，在新材料、光、機、電等技術領域名列世界前茅。懷揣著世界夢的雅圖，也將繼續揚帆，將雅圖品牌推向世界。 |
